标准 循环热风机 TSN-B/X-7.5A-321

产品介绍
型  号TSN-B/X-7.5A-321
电源制式3/380V
电热功率3KW5KW7.5KW
进风温度常温(循环型≥230℃)
出风温度常温-350℃
风机功率250w370W
大风量504m³/h660m³/h
大风压869Pa952Pa
出风口径63(Φmm)

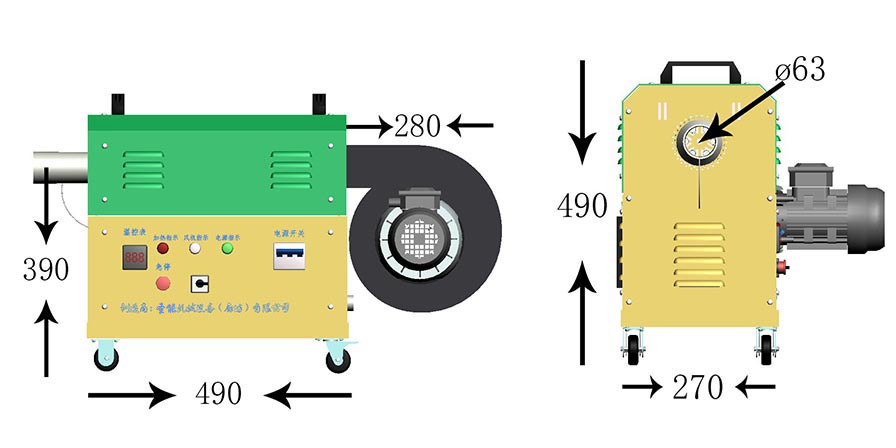

TSN标准/循环型热风机型号说明及外形尺寸图
标准 循环热风机 TSN-B/X-7.5A-321

配置介绍:

送风系统:配备有低噪离心风机,以确保热风纯净。

加热系统:采用高纯度2080纯镍铬电热丝,氧化铝耐热材料骨架,不锈钢出风口,优质晶体隔热保温纤维棉,确保系统长期、高温、连续、稳定的工作能力。

温控系统:PID/SSR(SCR)控制,数码显示,出风温度设定,确保使用温度精确无误。

安全系统:已装有发热器超温自动保护、温度异常报警、电动机过载保护、缺相断相保护、工作状态指示灯等安全装置。

标准 循环热风机 TSN-B/X-7.5A-321

以质取胜、精益求精

当今社会,品质决定公司的发展基础,技术决定公司的发展前景。在热风设备的生产中,生产作业的品质取决于优良的质材,热风机的电热及电子技术的优劣体现在设计技术的差异。如何在小误差内确保正确的尺寸,如何在日新月异的发展潮流中始终走在热风行业的尖端,成为推动圣能工业不懈发展的动力。我们凭借多年的制造技术及销售理念,在一次次的生产中改进技术,不断通过各种渠道引进先进技术,使产品始终随着社会的进步而稳步发展,尽可能为更广泛客户提供便利。一代代新产品开发,凝聚了整个企业的智慧;科学合理的检查系统,体现圣能人精益求精的制作追求;为客户提供周全的服务,成为我们产业推广的着重点。

热风机工作原理
“TSN”工业热风机主要由送风系统、加热系统、温控系统三大部分部分组成。通电后,鼓风机把空气吹送到加热器里,令空气从螺旋状的电热丝内、外侧均匀通过,电热丝通电后产生的热量与通过的冷空气进行热交换,从而使出风口的风温升高。出风口处的K型热电偶及时将探测到的出风温度反馈到温控仪,仪表根据设定的温度检测着工作的实际温度,并将有关信息传递回固态继电器进而控制加热器是否工作。同时,鼓风机可利用风量调节器(变频器、手动)调节吹送空气的风量大小。另外,送风系统及加热器,均有过载超温自动保护装置,总电路也设计了紧急挚,以保证安全,防止错误操作。
热风机工作特点
  • 1.加热器采用风洞结构,高温晶体隔热棉与不锈钢三层一体封装,电阻丝直接加热,通道式电热交换方式。

  • 2.升温快速,开机即出热风,连续PID/SSR(PID/SCR>控制,数码显示/设置温度,常温至350℃全程可控, 热惯性小。

  • 3.风量大,压损小, 热交换近100%。

  • 4.多种安全保护装置,坚固外壳,便用时机身外壳无热感,不对使用环境产生热影响。

  • 5.本产品能全年不间断连续使用,可移动/吊运. 拆卸方便。

热风机对比优势
  • 1.本加热器是采用绝缘性好的耐热材料,并且做成压力损失非常少的蜂窝型,将发热丝放入中心。风机吹出的风则会均一通过卷成圈状的发热丝内侧及外侧。使发热丝的热度接近100%形成热风,这是一个非常理想并且实用的热风加热器。

  • 2.由于热源是使用镍铬丝直接加热,产生的热风无毒无异味,可直接作用于食品、药品类的干燥。

  • 3.热风在出口温度为200℃时,发热丝表面温度仅350℃而已,这种热交换率让本产品达到其它加热器无法达到的要求。

  • 4.为了节约能源,循环型系列热风机都配备特制定做耐高温电机,以保证正常运行,大约可节省50-80%的 用电量。

  • 5.内部加热器如在正常操作情况下可半永久性进行使用,并且已经安装多项安全保护措施,使用可进行365天日夜无人控管的连续工作。 (注意:吸入气体中含有可燃性气体时.请稀释使用放爆炸下限溶度1>50-1/100以下。)

TSN标准/循环型热风机安装示范图

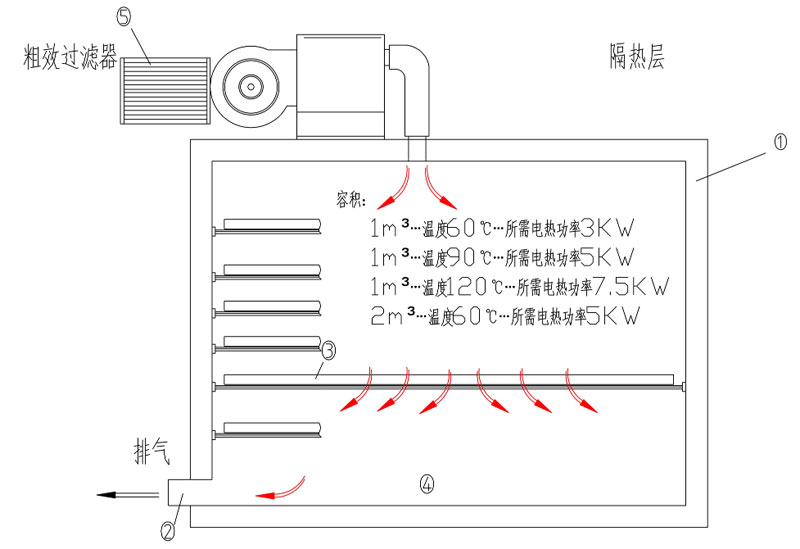

安装示范图通用型

①隔离构造充分

②安装与热风机出风口大小相同的排气口

③为了让热风更好通过,干燥物要以薄状放置
④尽量节省干燥架以外的剩余空间。

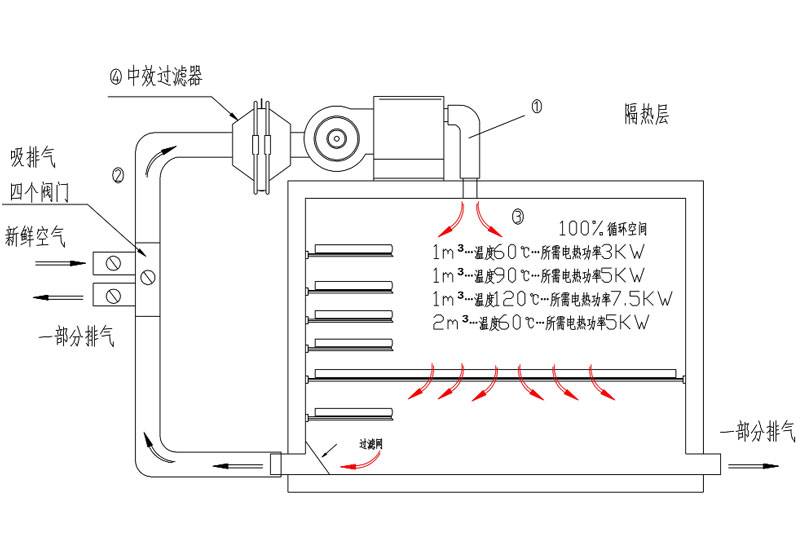

热风循环干燥箱通用型

①做隔热施工时,建议在出口、吸口的薄管设计的粗短一点。

②在放有水分物品干燥时,请设置排气口,请吸入新鲜空气(10-15%)。

③有机溶剂时,无法使用热风循环方式,因为循环型出口温度很高。

安装示范图通用型

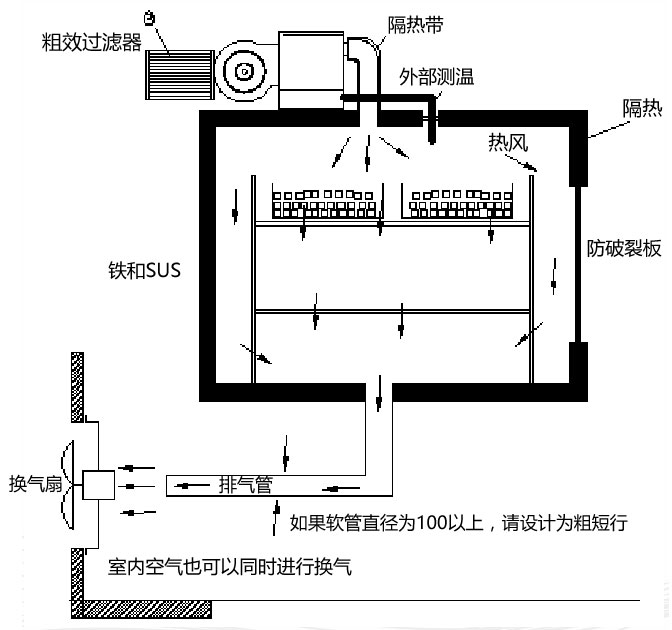

热风循环干燥箱(通用型)

若内容物具有起火、爆炸的可能性时,设计干燥箱时必须注意:

①在具有起火、爆炸的危险性气体密度比空气大的情况下,请让热风由上推进,由下排气。排气管前端需装上换气扇;

②请勿使内部气体逆流入热风机以保持热风机的风机正常运转。

③请使用洁净气体通过过滤器。

④使用外部管理器,管理热风机出口及干燥箱内部温度。

⑤安装防爆板(0.4mm左右钢板).设置为箱内表面积的10%-20%。

⑥在初运转时,务必确认将气体送风至干燥需求量以上时,则热风出口不会维持高温。

⑦危险物的干燥设备的内容量在1m3以上以及额定消耗功率10KW以上时,需要作业专门负责人。

作为热风发生源使用时功率的计算公式

Q1[m3/min]标准状态下(0℃、1气压)时的风量

Q1[m3/min],Q2[m3/min]随温度[0℃]的变化

热风炉使用的热风机型号的参考信息

热风循环方式(密封)的情况(升温时间以1h以内)

根据容量(KW)=X×G×T×M÷860 ①

X=温度系数

炉内温度℃40-150150-220220-300
温度系数X9-1111-1212-16

G=炉壁厚系数


厚度tmm1020305075100
炉壁厚度系数W10.90.80.60.50.4

T=炉内温度(℃)室外温度(℃)

T=炉内温度(℃)-室外温度(℃)

M=炉墙有效面积(㎡)=(Em×Fm×2)+(Em×Gm×2)+(Fm×Gm×2)

少量排气损失热量KW=Q×T÷系数 ②

Q=新鲜空气摄取量m3/min at 20℃

T=排气热风温度℃

系数是上述加热器功率的计算方法

干燥物吸收热量KW=T×H×G÷860 ③

T=炉内干燥物物体的温度℃

H=干燥物的比热kcal/kg/℃

G=物体干燥物的质量kg/h

水分蒸发量KW=E×0.62…④

E=蒸发的水分含量kg/h

需要加热器功率KW=①×②×③

热风机应用图例

五金零件/电子元器件清洗后快速干燥;干燥炉内的升温/加热/干燥/烧制;食品机材的加热/杀菌/解冻;医药瓶装,袋装输液瓶,化验瓶清洗后除水杀菌;太阳能板/玻璃/钢板平板类产品除油清洗后除水干燥;是提高生产效率,提升生产工业,优化产品质量的烘干设备。

变压器盒涂装前的干燥
变压器寝漆的干燥
电子元器件的干燥
可塑剂的干燥
离心分离机的干燥
气瓶气罐的加热干燥
食品的干燥
树脂加热
送料斗内的干燥干燥
隧道内的干燥
铜球加热
铜线,铁线清洗后的干燥
吸着剂加热
小物件的干燥
乙烯树脂的内部干燥
售后服务承诺书

  • 品质包期为一年,终生维修。

    在质保期内,我方会在接到用户通知后4-6小时内作出报修响应,并在某24-72小时内免费提供维修服务,调整或更换有缺陷零部件或设备。在保修期间,根据用户需要,如需要到现场进行维修的只收取工本费。为用户提供分析系统的升级服务。

  • 热线电话服务

    当客户在设备出现问题或故障后需要寻求帮助,首先可以通过热线电话或网络请求帮助和指导,客户服务部在确认客户的服务请求后,将安排技术人员在规定的时间内通过电话帮助客户进行故障定位,并提交解决方案,终指导客户解决问题或排除设备故障。

  • 现场服务

    客户在使用设备时遇到疑难或者设备出现不正常状态,通过电话或传真向公司寻求技术支持和帮助,客户服务部在确认客户的请求后,如果不能通过热线电话服务解决设备的技术故障,在经过双方商议后确定需要进行现场故障排除的情况下,客户服务部指派工程师在承诺的时间内赴现场分析故障原因,制定故障排除方案,并终排除故障。

  • 客户培训

    工程师在完成现场服务后,应针对本次故障出现的原因和故障排除方法对客户进行现场培训,同事对客户再使用过程中遇到的问题进行技术交流,以便客户以后能够独立排除类似的设备故障。

    节假日服务保障

    在节假日(国家法定节假日)期间,除继续开通服务热线外,安排服务工程师值班,使客户在设备使用过程中出现问题时能够及时得到服务支持,为客户提供周到体贴的服务。

TSN标准/循环型热风机客户使用现场图
